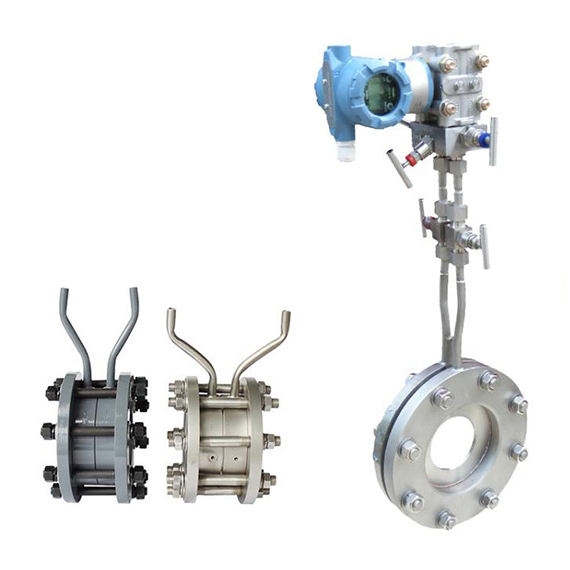

產品名稱： 標準孔板流量計更新時間： 2025-12-01訪問量： 11799智能節流裝置（標準孔板 ）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑嫞?孔板流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。 節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，標準孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。
產品介紹
標準孔板流量計概述 :
標準孔板可用于測量管道中液體、氣體、蒸汽的流量。標準孔板是按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定。無需實流標定。標準孔板可以采用角接取壓（包括環室取壓）、法蘭取孔板流量計適用范圍:
1、 公稱直徑：50mm≤DN≤1200mm（超出此范圍屬非標準節流裝置）
2、 公稱壓力：PN≤16MPa
3、 孔徑比：0.20≤β≤0.75
4、 雷諾數范圍：當0.20≤β≤0.45時 5000≤ReD
當0.45≤β≤0.75時 10000≤ReD
孔板流量計結構形式：
1、法蘭取壓、角接取壓、D-D/2取壓方式分別見圖1、圖2、圖3
2、整體式焊接結構見圖4
標準孔板流量計安裝要求：
1、 安裝時應保證孔板中心、法蘭中心、管道中心和墊片同心，不同心度不得超過0.002D/β。
2、 孔板的正負壓方向，上下游取壓法蘭應與介質流向相符，取壓孔的方位可根據介質不同和變送器的安裝情況確定。
3、 節流裝置與管道連接時，焊接處端面與管道軸線的不垂直度不得大于1°，焊接后內部焊縫應加工處理，使其光滑，無焊巴和焊渣。
4、 取壓法蘭與管道焊接前，應先將管道上的取壓孔鉆好，其直徑與取壓法蘭上的取壓孔徑相同，焊接時取壓法蘭上的取壓孔與管道上的取壓孔對準。
5、 可選帶上、下游直管段。
6、 D-D/2取壓是成套供貨，法蘭連接可直接安裝。
南京金諾儀表有限公司是一家主要以流量產品為主的生產型經濟實體。公司經過多年的努力，以“為客戶創造價值”，“誠信贏得市場”為理念，多次被評為“用戶放心單位”、“江蘇省商標企業”等榮譽稱號。我公司的流量產品主要有：標準孔板系列、標準噴嘴系列、文丘里管系列、V形錐流量傳感器、楔形流量傳感器、彎管流量傳感器、阿牛巴流量傳感器等流量儀表。歡迎海內外的新老客戶前來咨詢、考察、選購。
